GROMACS 二级结构与Ramachandran图
二级结构与Ramachandran图，包含终端操作、输入文件、实际数据和适用范围。
阅读本篇目录
本文以鸢算科技集群 GROMACS 2026.4 实际结果为例。下载输入、参考轨迹、分析与绘图资料包，资料包约 529 MB，包含参考轨迹。解压后进入 gromacs-examples。参考输出在 cases；新计算由 new-case.py 建立独立目录。
本篇任务与操作要点#

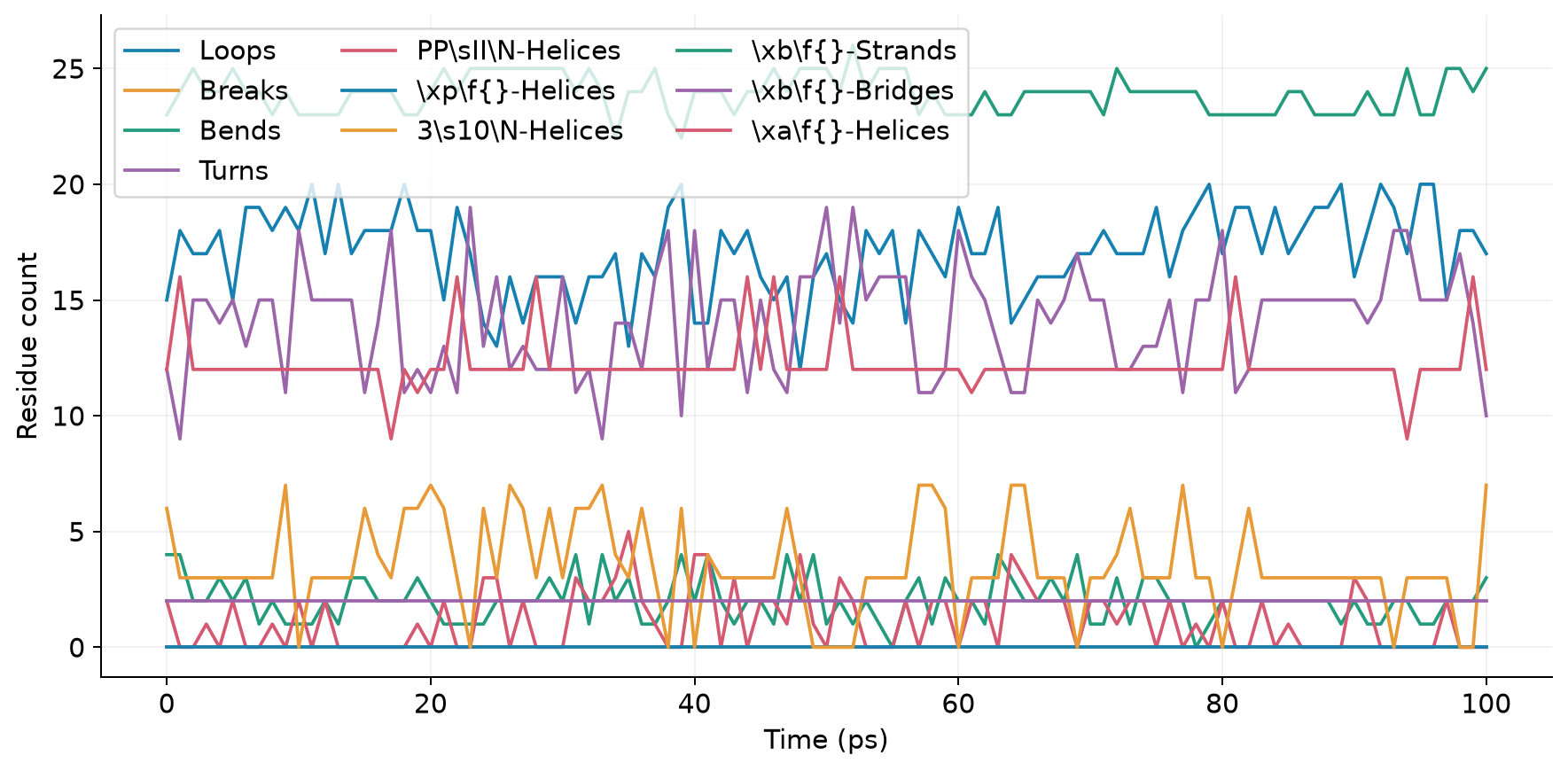

2026.4 的 gmx dssp 内置二级结构识别，可直接读 TPR 和轨迹；本例不需要额外调用外部 mkdssp。输出 dssp.dat 保存逐帧分类，dssp-count.xvg 保存各类别数量。

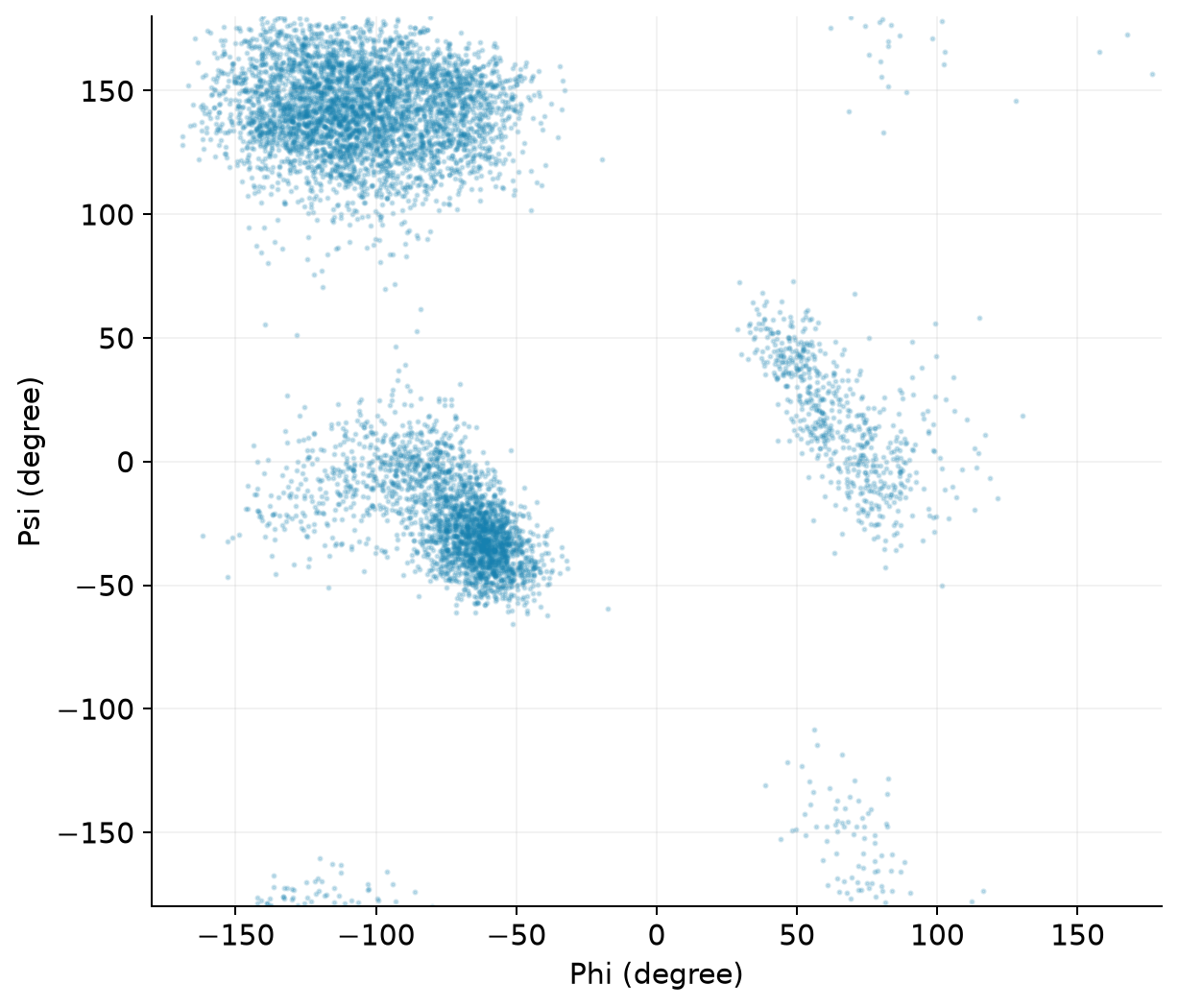

rama 输出主链 φ/ψ 二面角，图上每个点来自实际轨迹。不能用“所有点落在某块区域”作为唯一质量判据；甘氨酸、脯氨酸和末端残基有不同允许区域。
chi 提供侧链和主链二面角相关分析。构象群占比需要更长时间统计；这里用 100 ps 轨迹演示如何生成和读取数据，不推断折叠平衡。
1 准备与提交#
先用参考轨迹练习；下列命令只复制分析所需的轨迹与输入，不复制已有分析结果。
python new-analysis.py ubiquitin
cd work-analysis/ubiquitin/analysis
sbatch run.sh
若已有自己刚跑完的同名模型，把附件 cases/对应目录/analysis/analyze.sh 和 run.sh 放到新结果目录的 analysis 子目录，并保证上一级包含所需的 TPR、XTC、TRR、EDR 与 GRO。电势分析另需复制 System 索引或自行生成。
| 算例目录 | 本次内容 |
|---|---|
ubiquitin |
完整输入、前置文件与真实计算输出 |
2 实际终端命令#
以下是在对应算例目录中实际执行并生成结果的命令。分析命令在该算例的 analysis 子目录执行；交互回答已用 printf 写入，组名需随自己的体系核对。
ubiquitin/analysis
gmx dssp -s ../md.tpr -f center.xtc -sel 'group Protein' -o dssp.dat -num dssp-count.xvg -dt 1
gmx rama -s ../md.tpr -f center.xtc -o rama.xvg -dt 1
gmx chi -s ../md.tpr -f center.xtc -o order.xvg -rama -dt 2
3 输入文件与关键设置#
本篇读取计算产生的 TPR/轨迹/能量文件；完整来源随资料包提供。先核对 gmx check -f md.xtc 的时间和帧数，选择表达式中的原子名称可从 md.gro 查看。
4 实际结果与画图#
下表为本次 100 ps 生产轨迹后半段的简单均值，不是收敛物性或误差分析。
| 实例 | 原子数 | 温度 K | 密度 kg/m³ |
|---|---|---|---|
| ubiquitin | 26742 | 299.40 | 994.22 |
用附件中的 Python 脚本重画所有参考图：
# 回到 gromacs-examples 根目录
module load ase/3.29.0
python plot.py --root .
plot.py 使用 NumPy 和 Matplotlib，直接读取 XVG/COLVAR/坐标数值，图片保存在 figures。对单项新结果，可照着脚本对应段替换文件路径；不要把不同模型或单位的数据直接拼在一起。
参数查阅#
以本集群 gmx 命令名 -h 为准；GROMACS 2026.4 命令手册和MDP 参数手册可查完整选项。
