ABACUS SCF到能带路径
SCF到能带路径:终端操作、完整输入、真实结果与适用范围。
阅读本篇目录
本篇采用鸢算科技集群 ABACUS 3.10.1 的实际输入与输出。下载实操资料包,解压后进入 abacus-examples。inputs 是干净输入,cases 是参考结果,work 用于你的新计算。
这篇要做什么#
先用均匀k网格收敛电荷密度,再用calculation=nscf、init_chg=file沿高对称路径计算。资料包已提供前置电荷作为参考;研究自己的结构时必须自己生成相同结构、赝势和泛函的SCF结果。本例Gamma–X–W–Gamma每段20点;路径只用于绘图,不代替自洽积分网格。BANDS_1.dat前两列是索引与路径坐标,后面才是各能带。
1 准备并提交#
python new-case.py bands
cd work/bands
sbatch run.sh
提交脚本使用核时分区模板。套餐用户按自己的资源权限用 yskit 生成提交脚本,保留相同的 ABACUS 计算命令。不要在登录节点直接运行计算。
本篇资料目录:bands、projected-bands。其他对照例回到资料包根目录,换目录名后用同样三个命令提交。
2 核心输入#
bands/INPUT 的完整内容:
INPUT_PARAMETERS
suffix tutorial
calculation nscf
basis_type lcao
ecutwfc 40
scf_thr 1e-8
scf_nmax 150
ks_solver elpa
device gpu
precision double
cal_force 1
cal_stress 1
pseudo_dir ../../PP_ORB
orbital_dir ../../PP_ORB
init_chg file
nbands 8
out_band 1
重点检查:calculation、init_chg、nbands、out_band。参数与说明应按3.10.1理解;官网 latest 的新增参数见版本与扩展范围。
展开完整 STRU 结构与 KPT 采样文件
STRU#
ATOMIC_SPECIES
Si 28.0855 Si_ONCV_PBE-1.0.upf
NUMERICAL_ORBITAL
Si_gga_8au_100Ry_2s2p1d.orb
LATTICE_CONSTANT
10.26
LATTICE_VECTORS
0 0.5 0.5
0.5 0 0.5
0.5 0.5 0
ATOMIC_POSITIONS
Direct
Si
0.0
2
0 0 0 1 1 1
0.25 0.25 0.25 1 1 1
KPT#
K_POINTS
4
Line
0 0 0 20 # Gamma
0.5 0 0.5 20 # X
0.5 0.25 0.75 20 # W
0 0 0 1 # Gamma
对照输入的差别#

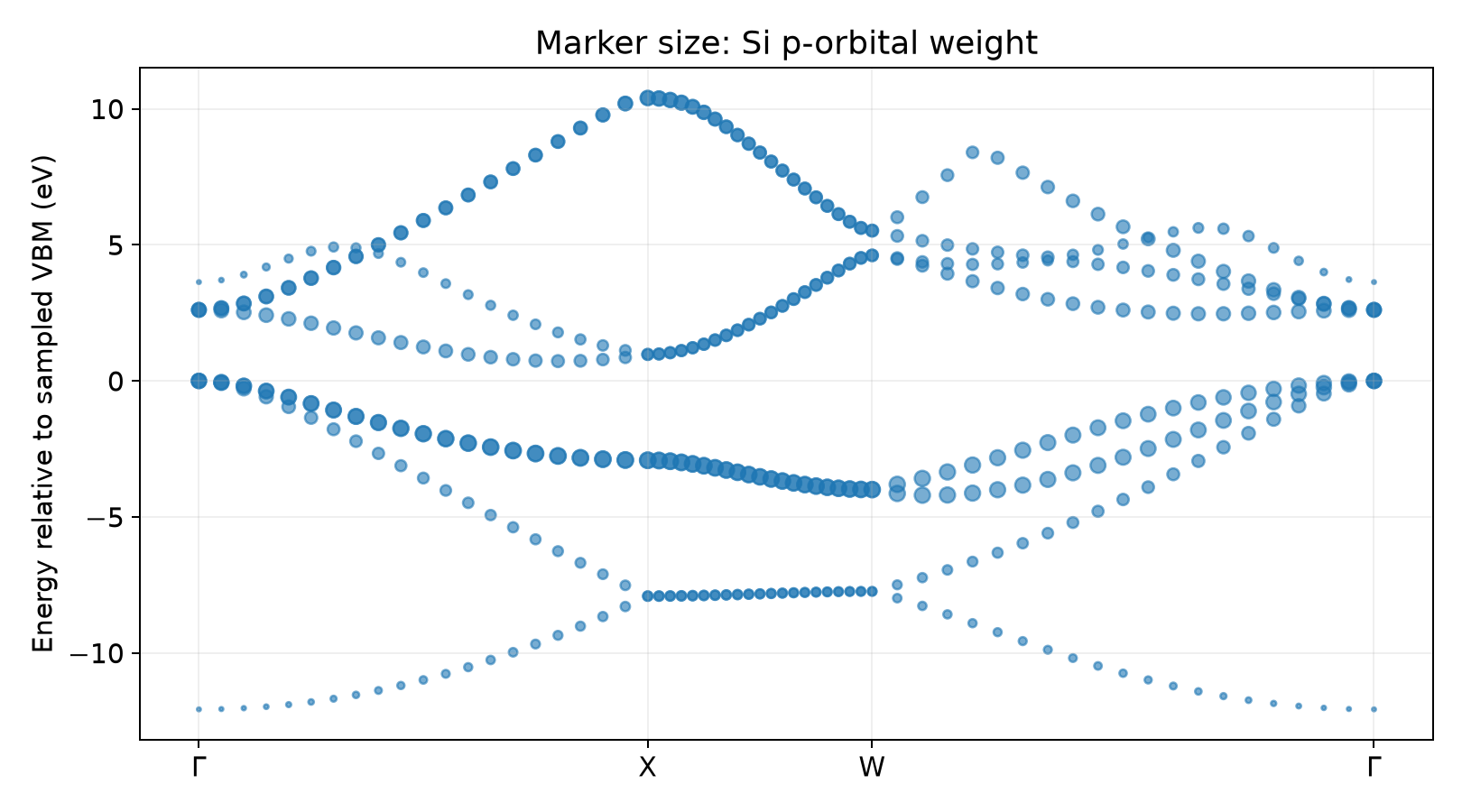

projected-bands:
out_proj_band 1
3 检查输出和实际结果#
squeue -u "$USER"
tail -n 30 stdout.log
ls OUT.*
确认正常结束后,再检查电子收敛、几何或时间步终止条件以及本篇需要的结果文件。SCF电子收敛不等于晶胞或原子优化完成。
| 实算目录 | 最后总能量 / eV | 计算类型 | 执行路径 |
|---|---|---|---|
bands |
-212.080982463 | nscf |
GPU |
projected-bands |
-212.080982463 | nscf |
GPU |
总能量是整个输入晶胞的量;不同原子数、赝势、泛函或物理条件的数值不能直接相减。CPU路径也在分配的计算资源中执行,本表不提供CPU节点性能对照。

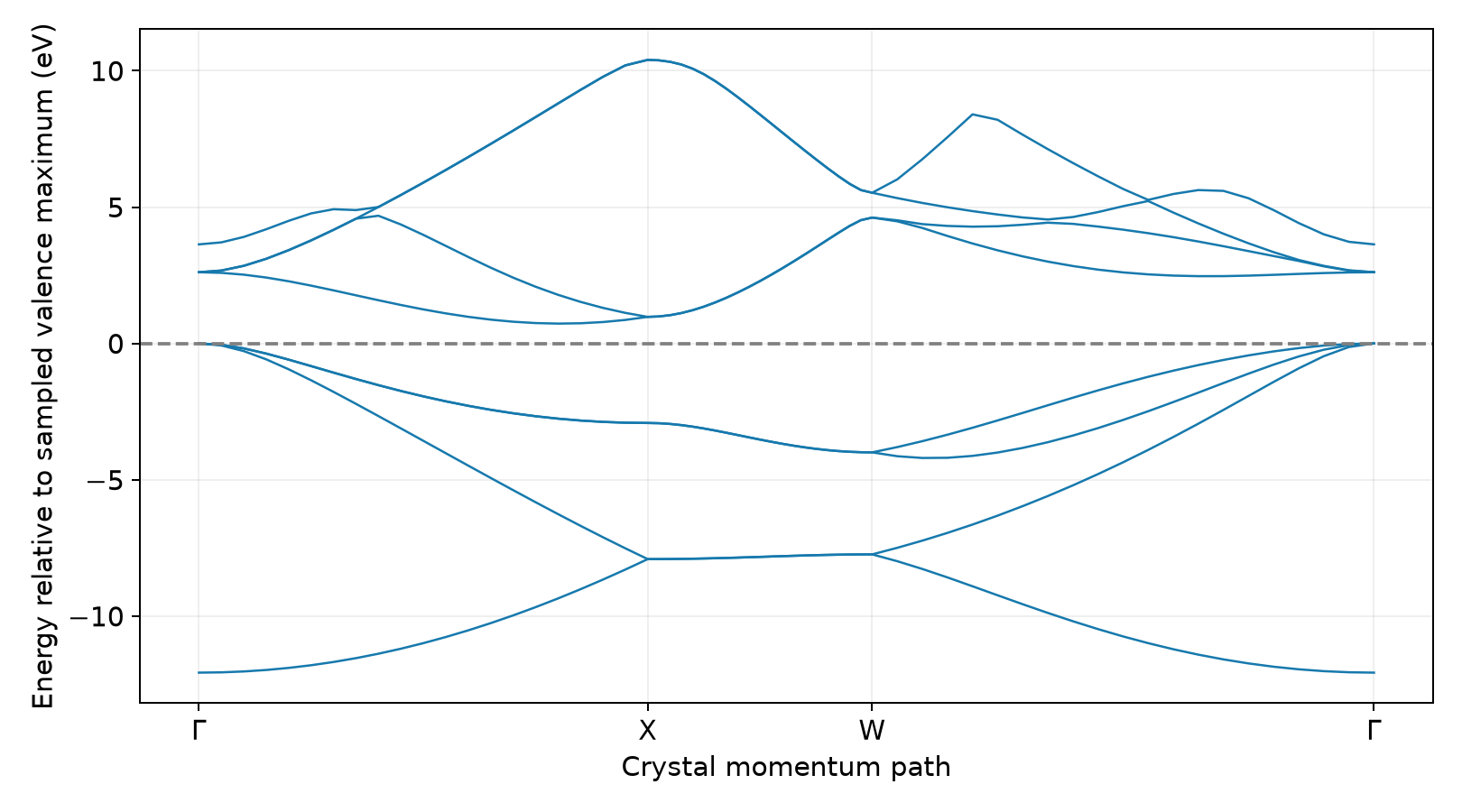

当前路径采样得到的带隙为 0.7280 eV。它只反映这条路径、当前基组和粗SCF网格,不是已收敛的硅带隙。


4 提取和重画#
回到资料包根目录:
module load ase/3.29.0
python plot.py bands
ls figures
plot.py读取对应原始日志或结果文件;已有CSV在 analysis。结构可打开输出的 STRU.cif,cube可在VESTA查看。保留原始数据、坐标单位和参数,修改绘图不能改变计算结果。
