GPAW分子优化与Si状态方程

下载完整Python输入、原始结果、CSV和绘图脚本。以下短命令在解压目录、已分配的CPU资源中执行，输出写入 work/。本模块为CPU构建，加载GPU资源不会自动启用GPU计算。

1 优化水分子#

bash run.sh water-lcao-opt

核心代码如下，完整参数在run_case.py：

from ase.build import molecule
from ase.optimize import BFGS
from gpaw import GPAW, FermiDirac
atoms = molecule('H2O')
atoms.center(vacuum=3)
atoms.calc = GPAW(mode='lcao', basis='dzp', h=0.25,
    xc='PBE', nbands=12, occupations=FermiDirac(0.01),
    convergence={'energy':1e-6,'density':1e-5,'eigenstates':1e-8},
    txt='gpaw.txt')
BFGS(atoms, trajectory='optimization.traj',
     logfile='optimization.log').run(fmax=0.02, steps=60)

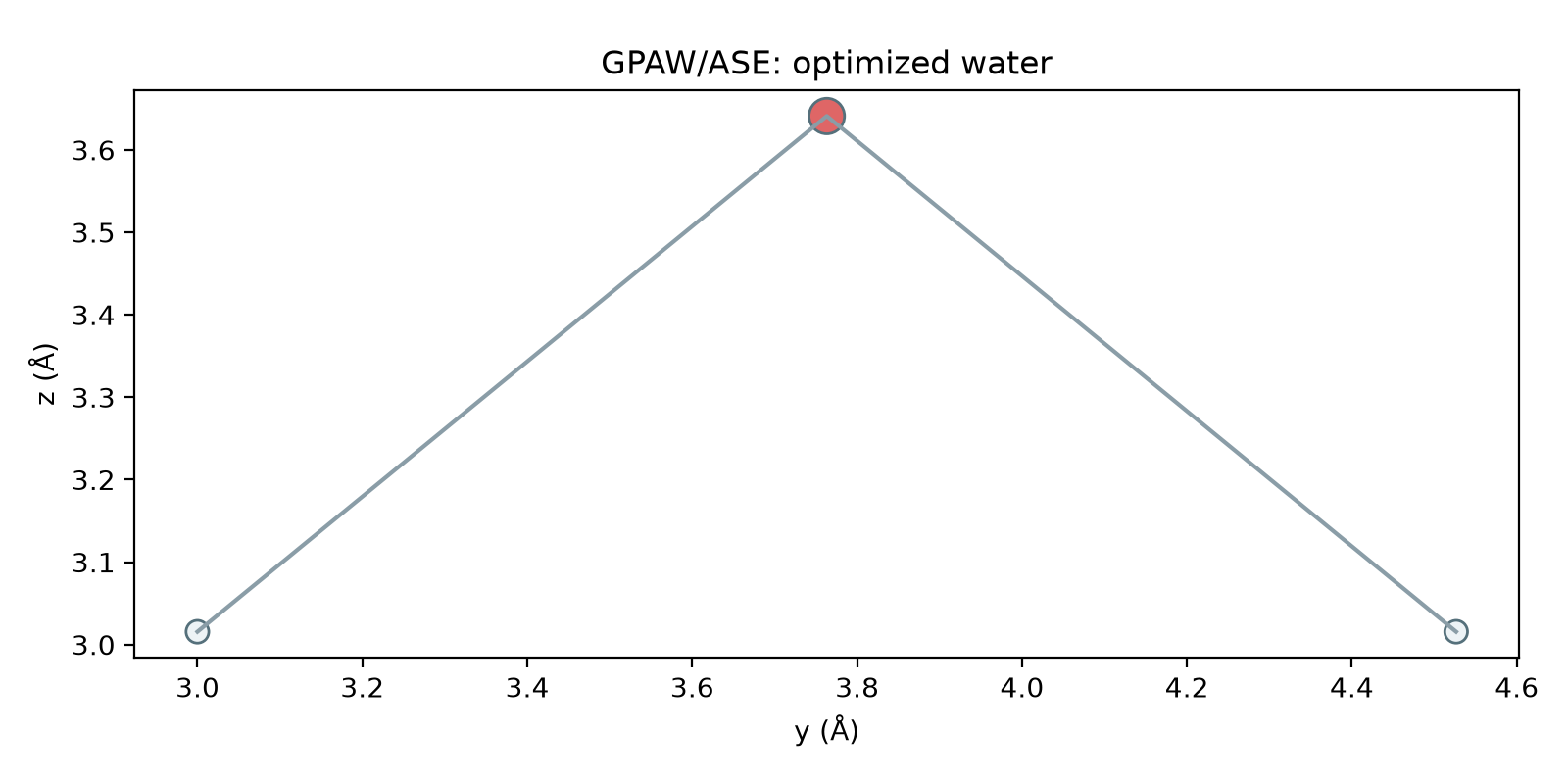

本次最终最大原子力约0.00379 eV/Å，总能−12.69046147 eV。晶胞保持固定；这里不是晶胞优化，也没有让真空收缩。

2 Si的五个体积点#

bash run.sh si-eos-0.94
bash run.sh si-eos-0.97
bash run.sh si-eos-1
bash run.sh si-eos-1.03
bash run.sh si-eos-1.06

输入由Si原胞在参考体积的94%、97%、100%、103%、106%处缩放得到。体积比例不是晶格长度比例：晶格矩阵乘体积比例的三次方根，原子分数位置保持。

各点固定PW=250 eV、相同2×2×2默认MP网格。电子能量分别计算后，才做Birch–Murnaghan拟合。

python - <<'FIT'
import json
from pathlib import Path
from ase.eos import EquationOfState
from ase.units import kJ
rows = [json.loads((Path('work')/('si-eos-'+str(v))/'RESULT.json').read_text())
        for v in [0.94,0.97,1,1.03,1.06]]
fit = EquationOfState([r['volume_A3'] for r in rows],
                     [r['energy_eV'] for r in rows], eos='birchmurnaghan')
v0, e0, B = fit.fit()
print(v0, B/kJ*1e24)
FIT

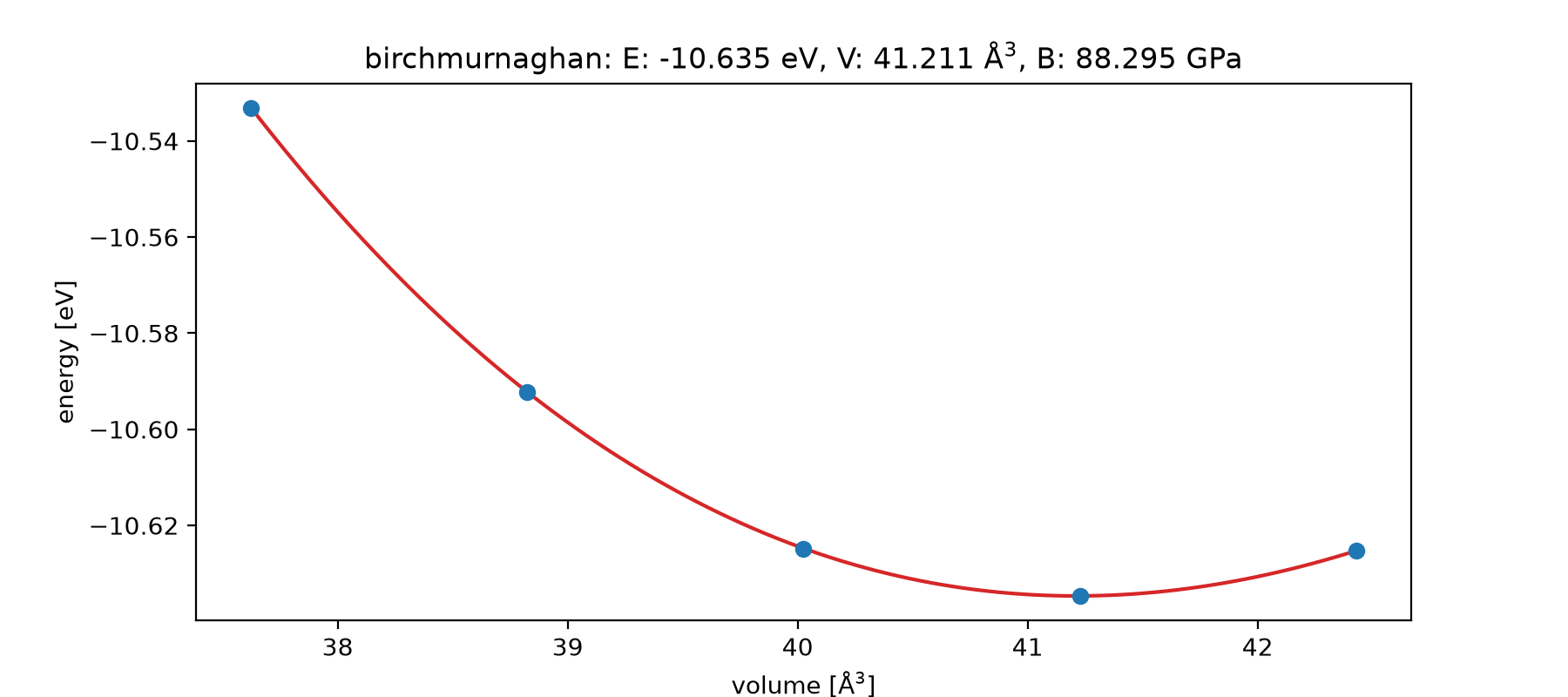

本例平衡体积约41.21050 ų/2原子原胞、体模量约88.30 GPa；极小值落在采样范围内。它是在固定立方晶型约束下用E–V曲线优化体积，不能代替任意低对称晶胞的形状优化。

3 检查输出和适用范围#

tail work/water-lcao-opt/optimization.log
ls work/water-lcao-opt/structure.xyz

拟合前应检查每个点电子收敛、能量方法一致和最小值被包围。若最小值在区间外，应扩大采样，而不是外推一个看似精确的晶格常数。k网格和PW截断仍需对目标精度检查。

包内水分子的FD和PW单点是另外的模式示例，其中PW使用周期真空盒，边界条件与非周期分子例不同；不将这些原始总能直接当成相同孤立边界下的模式误差。
