ATAT从真实能量画候选凸包

下载本批输入、参考结果、数据图和运行脚本。从解压后的附件根目录操作，结果进入独立work目录；已有目录拒绝覆盖。使用申请的计算资源运行，CPU程序并不因模板选择P100分区而自动获得GPU加速。

1. 准备可比的能量#

本例沿用29个固定FCC的Cu–Au实际VASP单点。每个energy是晶胞总能，先除以原子数，再按Au摩尔分数c计算：

DeltaE = Ecell/N - (1-c)*E_Cu - c*E_Au
E_Cu = -3.5941924 eV/atom
E_Au = -2.6522221 eV/atom

两个纯元素与合金使用相同方法和固定a=3.85Å参照。本例只构建这个候选集合的下凸包，不代表所有结构和充分弛豫后的真实相图。

2. 独立计算#

module load gpumdkit/1.5.8
python -B hull.py

脚本从SPLIT.json中的原始参考能量、str.out原子数和元素计数重新计算形成能，写work/hull/hull.json。预测值不混入真实DFT候选凸包。

3. 核对原生ATAT输出#

本批二元24训练结构拟合后的gs.out依次给组分、实际形成能、预测形成能和结构编号。独立下凸包与其训练结构实际形成能列一致。它包含的候选数与完整29个数据集不同，比较前先对齐结构集合。

完整29个候选的下凸包编号为：

0, 27, 6, 3, 28, 1

4. 故意遗漏竞争结构会怎样#

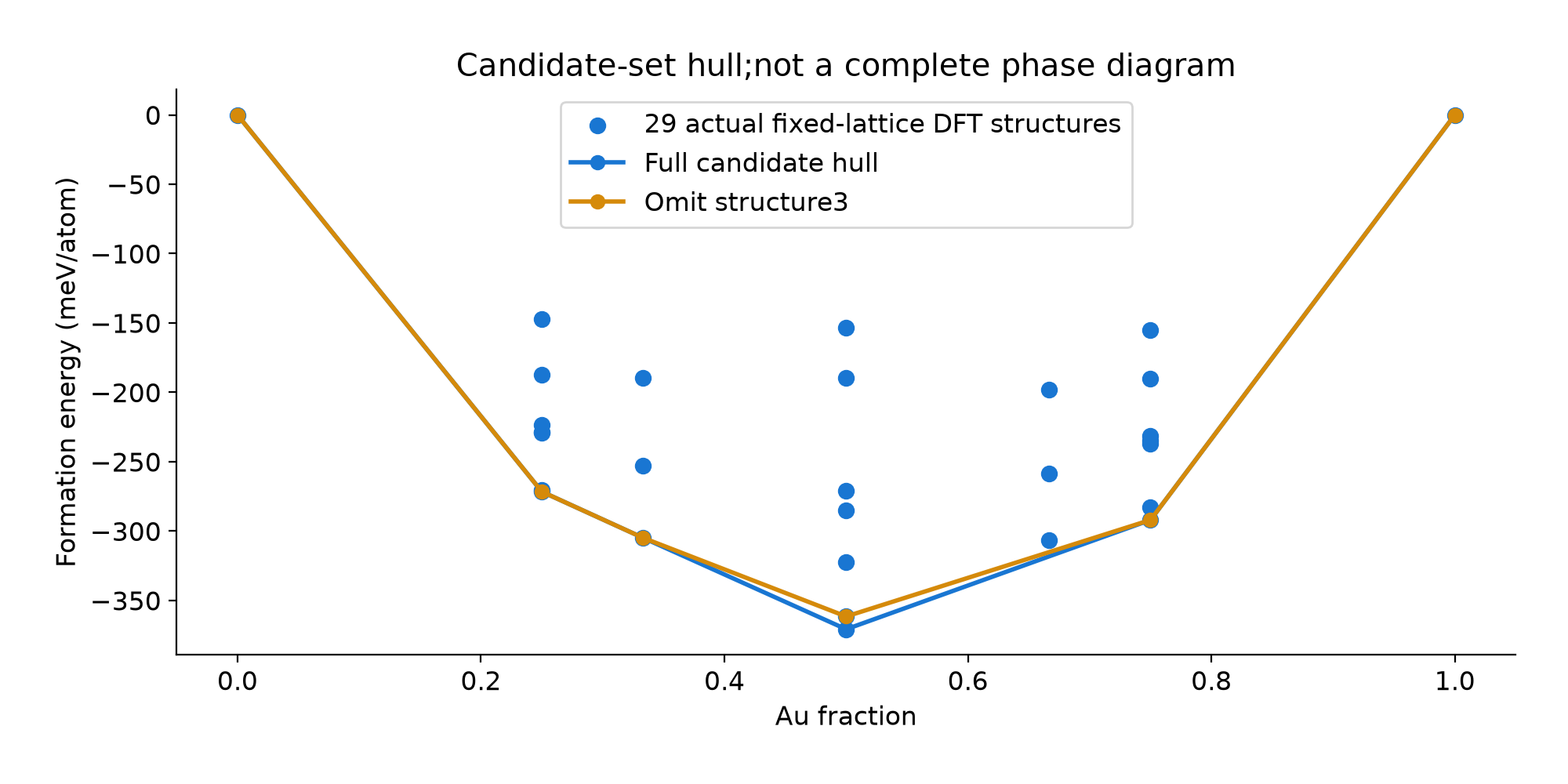

只从候选集合删除编号3，重新求凸包，c=0.5处包络上移9.22115meV/atom。原始数据保留，删减只在脚本内存中的候选列表进行，不删除任何energy或结构文件。

这说明“当前候选中在凸包上”与“已经证明是完整体系基态”有区别。正式相稳定性研究要继续增加可能的有序结构、相竞争、弛豫和必要的自由能贡献；不要从这张零温固定格点图直接读实验转变温度。
