ATAT比较SQS尺寸、随机种子与关联误差

下载本批输入、参考结果、数据图和运行脚本。从解压后的附件根目录操作，结果进入独立work目录；已有目录拒绝覆盖。使用申请的计算资源运行，CPU程序并不因模板选择P100分区而自动获得GPU加速。

1. 指定目标随机占据#

本例Cu/Au各50%，FCC晶格常数3.85Å，输入rndstr.in：

3.85 3.85 3.85 90 90 90
0 .5 .5
.5 0 .5
.5 .5 0
0 0 0 Cu=0.5,Au=0.5

mcsqs匹配随机合金的关联，不计算DFT能量，也不优化原子位置。

2. 先运行一个小尺寸#

sbatch run.sbatch sqs fcc16-seed20261028

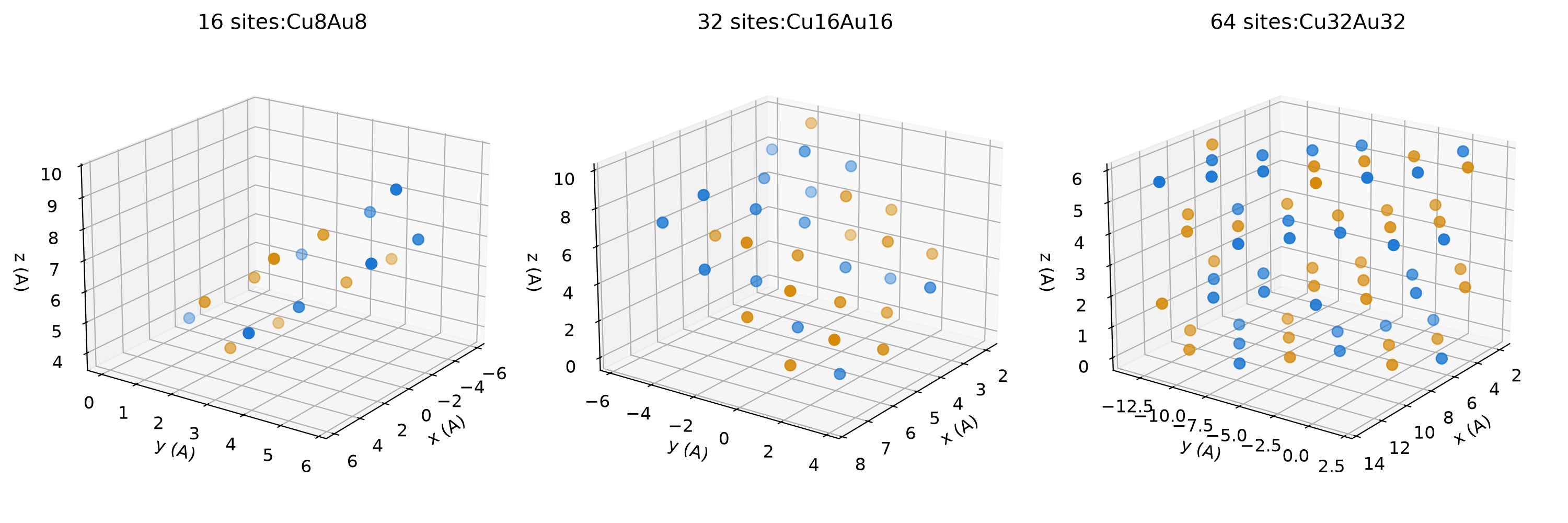

其他名字见inputs/sqs，例如fcc32-seed20261029、fcc64-seed20261030。每个目录独立保存，不在原数据目录反复覆盖bestsqs.out。

脚本内部的原生命令为：

mcsqs -2=5.5 -3=3.0
mcsqs -n=16 -ms=50000 -sd=20261028
str2poscar < bestsqs.out > POSCAR

第一步设置优化用的二体和三体团簇范围；第二步规定原子数、最多50000次试探及随机种子。本例每个尺寸都用3个明确种子，并非等时间搜索。相同试探次数下，大体系可能更难找到好结构。

3. 优化目标之外再检查#

脚本在extended内用更长范围检查二体8Å、三体5.5Å：

corrdump -l=rndstr.in -ro -noe -2=8 -3=5.5 -s=bestsqs.out > correlations.out
corrdump -l=rndstr.in -ro -noe -2=8 -3=5.5 -s=bestsqs.out -rnd > target.out
getclus > clusters-table.out

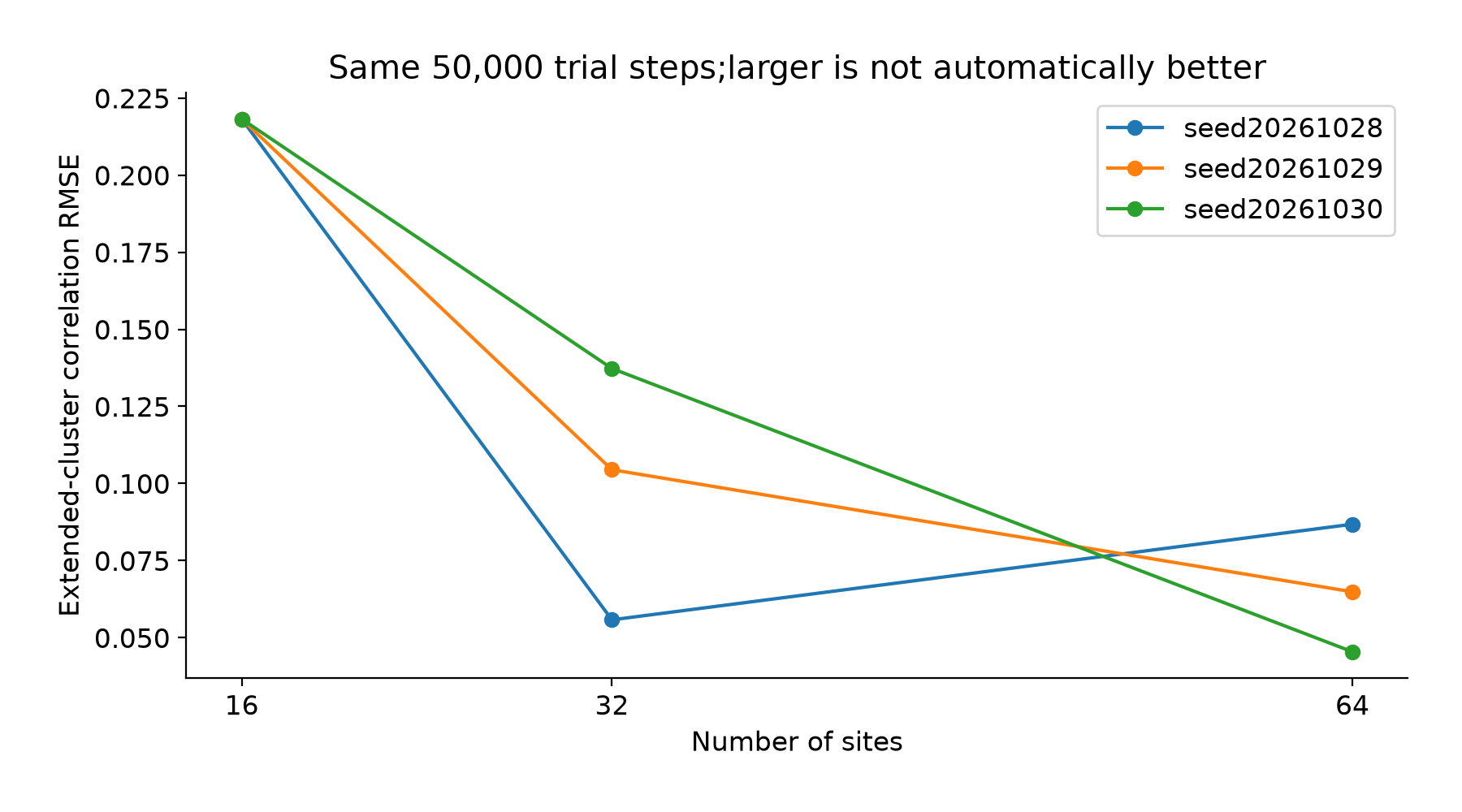

对每项关联计算实际值减随机目标，并汇总未加权RMSE和最大绝对差。该统计是本例选择的额外检查，不是mcsqs内部目标函数的另一个名字。

不要仅按原子数选结构。先看需要描述的局域环境和关联，再在若干种子中选择；记录被选结构、团簇范围和搜索预算。正式DFT计算还需转换元素顺序、准备合法赝势并做数值收敛。

本例不由SQS关联误差推断合金形成能、短程有序或相图。
