GROMACS GPU分配与MPI布局实操

先选择足够的任务资源，再选择 GROMACS 的并行布局。申请了四张 GPU，不代表程序自动合理使用四张；MPI 秩、PP/PME 分工和线程数都要从实际日志确认。

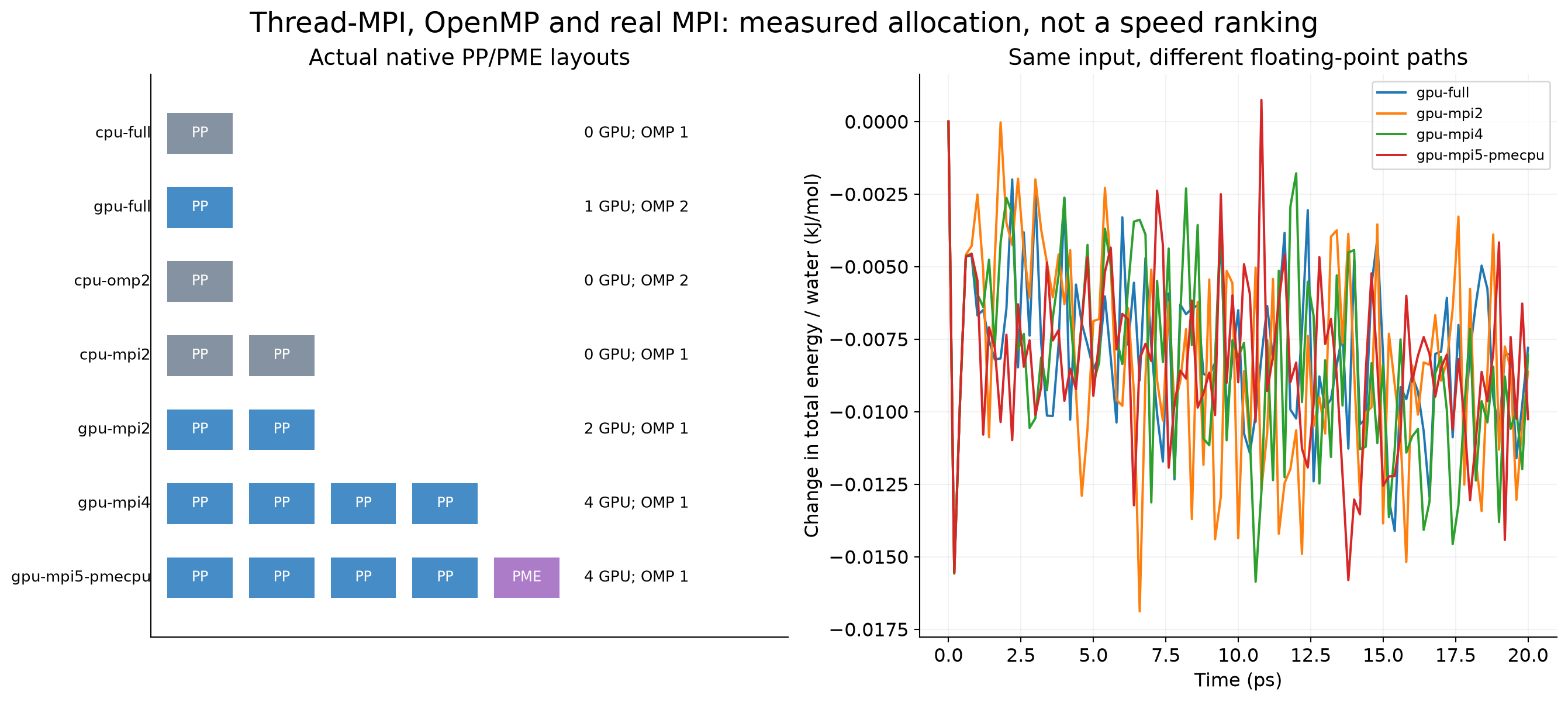

1. 本例实际运行了哪些布局#

所有分支从同一个生产 TPR 开始，使用同一 510 分子 SPC/E 水盒与 20 ps NVE 设置。

这张表表示本次实际分工，不是速度排名。小水盒通信/启动占比高，不能据此得出某种 GPU 数量最划算的通用结论。

2. 单卡：thread-MPI版本#

正常申请一张 P100 GPU、两个 CPU 核后，在任务环境里加载：

module purge
module load gromacs/2026.4-p100-threadmpi
gmx mdrun -s common/full.tpr -deffnm one-gpu \
  -ntmpi 1 -ntomp 2 -nb gpu -pme gpu \
  -bonded cpu -update cpu -pin off -notunepme

此例短程非键和 PME 在同一张 GPU，更新/约束和键合路径留在 CPU。它并非“所有部分都在 GPU 上”。下载包中已准备好的同类命令是 bash run.sh gpu-full。

不要在用户作业里照抄机器物理 GPU 编号覆盖 CUDA_VISIBLE_DEVICES；沿用调度器分配的可见 GPU。日志里的相对编号与物理卡编号不是一回事。

3. 双卡和四卡：真实MPI版本#

双卡申请两秩、每秩一个 CPU 核、两张 GPU：

module purge
module load gromacs/2026.4-p100-mpi-plumed
mpirun --bind-to none -np 2 gmx_mpi mdrun \
  -s common/full.tpr -deffnm two-gpu -ntomp 1 \
  -nb gpu -pme cpu -npme 0 -bonded cpu -update cpu \
  -pin off -notunepme

这里真实 MPI 的进程数由 mpirun -np 指定，不加 -ntmpi。-npme 0 表示没有独立 PME 秩，PME 工作由这些秩中的 CPU 路径完成，不表示不计算 PME。实际双卡映射为 PP:0, PP:1。

四卡对应申请四秩/四张 GPU，将 -np 2 改成 -np 4。下载包短命令分别为：

bash run.sh gpu-mpi2
bash run.sh gpu-mpi4

这些命令只在已经获得对应资源的任务中执行；不能仅在单卡作业里把 -np 改大。

4. 四个PP秩＋一个独立CPU PME秩#

申请五秩、四张 GPU；核心布局如下：

mpirun --bind-to none -np 5 gmx_mpi mdrun \
  -s common/full.tpr -deffnm dedicated-pme -ntomp 1 \
  -nb gpu -pme cpu -npme 1 -bonded cpu -update cpu \
  -pin off -notunepme

实际日志映射：

Mapping of GPU IDs to the 4 GPU tasks in the 5 ranks on this node:
  PP:0,PP:1,PP:2,PP:3,none

四个 PP 秩各使用一张 GPU，最后一个 PME 秩在 CPU 上，因此第五个秩没有 GPU 任务。四张卡加一个独立 PME 秩是五个总秩；不要写成四个总秩再期待仍有四个 PP 秩。

grep -E 'MPI|OpenMP|Mapping|PP:|PME|selected for this run' \
  work/gpu-mpi5-pmecpu/md.log
gmx dump -cp work/gpu-mpi5-pmecpu/md.cpt | head -35

区域分解会受盒子尺寸、截断、约束和负载影响。更复杂体系不一定接受同一种分解；本篇没有测跨节点 MPI、GPU PME 多秩分解、所有直接通信分支或通用最优性能参数。

5. 可复现应该怎样比较#

cpu-full、cpu-omp2、cpu-mpi2 使用 -reprod 固定可控制的数值路径，但改变线程/秩数仍会改变浮点加法顺序。本次同样 CPU 单线程条件的连续与续算逐帧完全一致；GPU 单卡连续与续算、跨另一台 P100 的续算均保留检查点初始状态，但后面轨迹逐步分开。

检查点衔接、模型正确、几何和统计量合理，比要求两条 GPU 轨迹完全重叠更有意义。短短 20 ps 也不足以证明不同布局的热力学统计等价；本篇只展示实际状态衔接和分工。输出里的运行速度可供检查任务是否工作，不作为正式性能榜单。

6. 一键生成自己的作业文件#

bash submit.sh

jobs/*.slurm 中逐任务写有申请参数，父子任务通过 Slurm 依赖衔接。只想先看脚本、不提交，可在另一个新解压目录执行：

bash submit.sh --dry-run

jobs 已存在时脚本会停止，避免把一套作业重复提交。参考包的实际计算通过已分配的计算节点资源执行；随包 Slurm 模板提供正常使用入口。

官方说明：并行与加速布局、可复现性。

下载完整输入、实际检查点/轨迹、CSV和绘图脚本。资料包是本专题自己的 510 分子 SPC/E 水盒；与旧篇 884 分子 TIP3P 水盒不是同一个体系，不要互相混用 TPR、CPT 或拓扑。

解压进入资料包目录，先查看已经完成的结果：

bash analyze.sh

参考图片在 reference/figures，数据表在 reference/analysis。需要重新计算整套实例时，在新解压目录执行：

bash submit.sh
squeue -u "$USER"

脚本生成独立作业文件：先建模/平衡，再运行连续段和种子段；续算依赖相应种子作业成功，最后处理 work 目录。每个任务按实际秩数、线程数和 GPU 数申请资源；CPU 路径对照也申请 P100 任务资源，只让该任务的 CPU 核计算。没有覆盖既有工作目录的选项。单独复跑某个例子前，先确保前置任务已完成，且已通过调度分配足够资源。

环境为 GROMACS 2026.4，GNU 13.3、FFTW 3.3.10、CUDA 12.8，混合精度。单进程/线程版本使用 gromacs/2026.4-p100-threadmpi；真实 MPI 版本使用 gromacs/2026.4-p100-mpi-plumed，Open MPI 5.0.10，支持 GPU-aware MPI。本专题没有施加 PLUMED 偏置。CPU 路径结果由 P100 计算节点的 CPU 核获得，不是 Intel Xeon 8173M 性能测量。
