GROMACS 蛋白约束与双精度实操

遇到约束误差时，先分清它来自哪些原子、步长和数值精度，再选择求解器或精度。本篇使用真实 1UBQ 蛋白水溶液，比较 LINCS、SHAKE、1/2 fs 与双精度；不是把水的 SETTLE 误差当作蛋白约束误差。

1. 体系与前置文件#

输入来自本专题已有的 蛋白水溶液流程，AMBER99SB-ILDN 蛋白力场和 TIP3P 水：76 残基、1231 个蛋白原子、8487 个水分子及 25 对 Na/Cl，共 26742 个原子。下载包直接提供配套的已平衡坐标、检查点、拓扑和原始蛋白 PDB。

生产比较使用定容 NVT、300 K、v-rescale，各运行 5 ps；不能用这段短轨迹报告蛋白构象稳定性或平衡热力学性质。

ls inputs/protein
head -2 inputs/protein/start.gro
bash run.sh protein-lincs4

若从 PDB 重新运行 pdb2gmx、重加氢或重新溶剂化，原子数和顺序可能改变。此时不能沿用本包的旧 CPT，而应按建模流程重新最小化和平衡。

2. LINCS 与 SETTLE 各自处理什么#

本例 constraints=h-bonds 将蛋白的 X–H 键约束，实际共有 629 对；水模型本身的刚性几何由 SETTLE 处理。把 constraint-algorithm=lincs 换成 shake，不表示所有水也改由 SHAKE 求解。

integrator = md
dt = .002
nsteps = 2500
continuation = yes
tcoupl = v-rescale
pcoupl = no
gen-vel = no
comm-mode = Linear
nstcomm = 100
nstenergy = 100
nstcalcenergy = 100
nstlog = 1000
nstxout = 100
nstvout = 100
nstfout = 0
nstxout-compressed = 100
compressed-x-precision = 1000
cutoff-scheme = Verlet
nstlist = 20
verlet-buffer-tolerance = -1
rlist = 1.2
coulombtype = PME
rcoulomb = 1.0
vdwtype = Cut-off
vdw-modifier = Potential-shift
rvdw = 1.0
DispCorr = no
fourierspacing = .12
pme-order = 4
pbc = xyz
constraints = h-bonds
constraint-algorithm = lincs
lincs-order = 4
lincs-iter = 1
tc-grps = System
tau-t = .5
ref-t = 300
ld-seed = 2612205
shake-tol = 1e-4

在已分配的任务中运行三个对照：

bash run.sh protein-lincs4
bash run.sh protein-lincs6
bash run.sh protein-lincs4-1fs

前两组只改变 lincs-order；第三组将步长改为 1 fs，并相应增加步数以保持 5 ps。脚本固定一个 MPI 线程、两个 OMP 线程，非键与 PME 在 GPU，更新/约束在 CPU。

3. SHAKE：标准容差与更严格精度#

bash run.sh protein-shake4
bash run.sh protein-shake6-double

第一组采用混合精度、shake-tol=1e-4。第二组用 CPU 双精度 gmx_d 和 shake-tol=1e-6；run.sh 根据名称选择模块。它不是 GPU 加速分支，也不是把同一个二进制程序多开几位输出小数。

integrator = md
dt = .002
nsteps = 2500
continuation = yes
tcoupl = v-rescale
pcoupl = no
gen-vel = no
comm-mode = Linear
nstcomm = 100
nstenergy = 100
nstcalcenergy = 100
nstlog = 1000
nstxout = 100
nstvout = 100
nstfout = 0
nstxout-compressed = 100
compressed-x-precision = 1000
cutoff-scheme = Verlet
nstlist = 20
verlet-buffer-tolerance = -1
rlist = 1.2
coulombtype = PME
rcoulomb = 1.0
vdwtype = Cut-off
vdw-modifier = Potential-shift
rvdw = 1.0
DispCorr = no
fourierspacing = .12
pme-order = 4
pbc = xyz
constraints = h-bonds
constraint-algorithm = shake
lincs-order = 4
lincs-iter = 1
tc-grps = System
tau-t = .5
ref-t = 300
ld-seed = 2612205
shake-tol = 1e-6

手动运行双精度分支时，相应命令为：

module purge
module load gromacs/2026.4-cpu-double
gmx_d grompp -f md.mdp -c start.gro -t start.cpt \
  -p topol.top -o md.tpr
gmx_d mdrun -deffnm md -ntmpi 1 -ntomp 2 \
  -nb cpu -pme cpu -bonded cpu -update cpu -pin off -notunepme

极紧容差不适合盲目用于混合精度：坐标可表示精度会限制约束迭代。本例 1e-6 的严格对照采用双精度，不把“容差越小越好”当作统一建议。

4. 用真实键长检查，别只看程序结束#

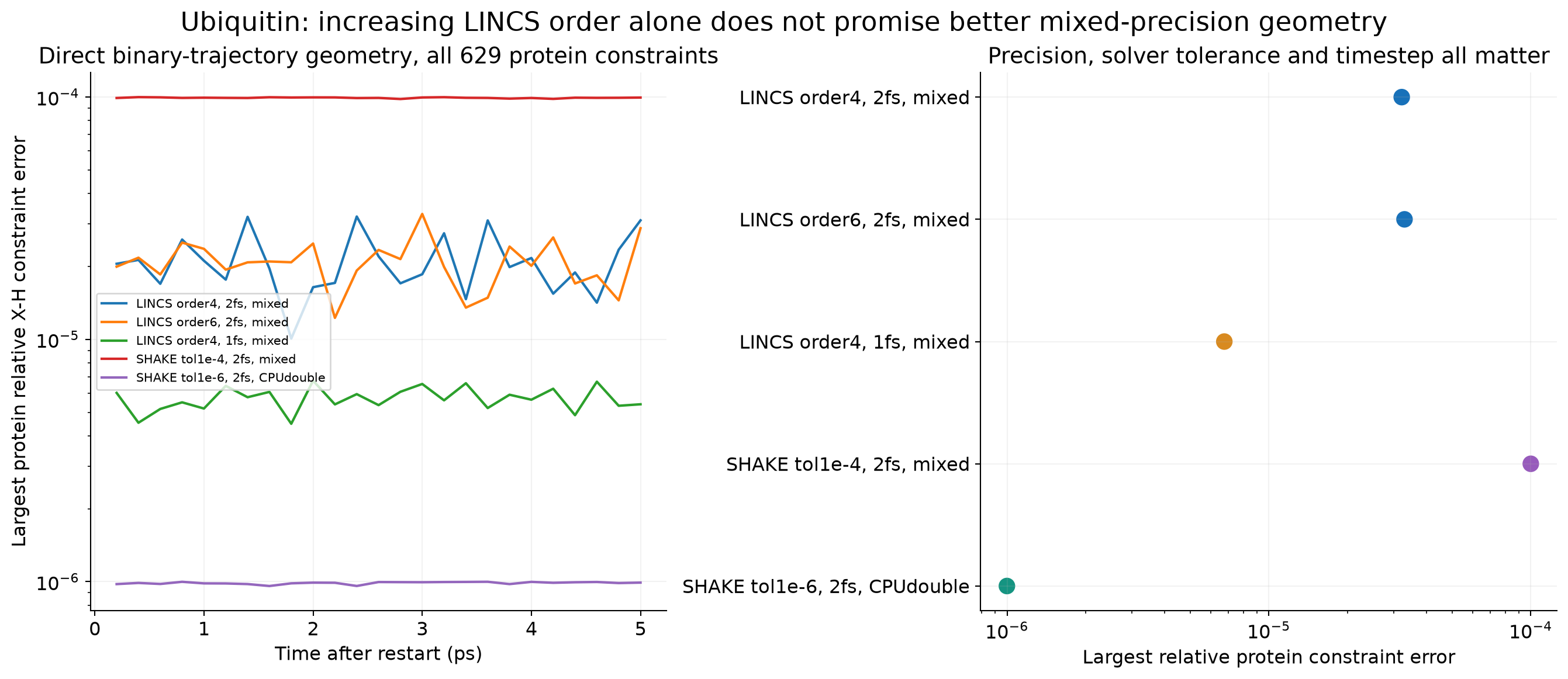

脚本读取原生 TPR 中的 629 个蛋白约束对及目标键长，按周期边界计算 TRR 中的实际距离，再计算 |d−d0|/d0；SETTLE 的水约束另行记录。表中排除起点帧，比较推进后的结果：

这次把 LINCS 阶数从 4 提至 6，并没有改善混合精度的最大几何误差；将步长减到 1 fs 则得到更小误差。双精度 SHAKE 严格分支的相对误差接近所设 1e-6 容差。不同分支的积分、求解器、容差或精度有所变化，这些数据不用于单独给某一项参数或硬件作通用性能排名。

5. 日常查看哪些输出#

grep -E 'constraint-algorithm|lincs-order|shake-tol' \
  reference/protein-lincs4/md.mdp
grep -Ei 'LINCS WARNING|Shake did not converge|settled|Finished mdrun' \
  reference/protein-lincs4/md.log
bash analyze.sh

同时关注能量、温度、异常接触和几何，不要只看退出码。若出现约束异常，先检查结构、参数、步长及求解器适用范围，处理后从合适状态重新开始；不要仅靠忽略提示继续积累轨迹。

官方入口：LINCS、SHAKE 与约束输入。

下载与重新运行#

下载完整输入、实际结果、MDP、CSV和五张图的绘图脚本。本包直接提供已经平衡的 510 分子 SPC/E 水盒和 1UBQ 蛋白水溶液输入；柔性水分支另有 10 ps 准备阶段。先查看现成数据：

bash analyze.sh

结果在 reference/analysis，图片在 reference/figures。在新解压目录提交整套新计算：

bash submit.sh
squeue -u "$USER"

作业使用实际分区 gpu-8p100-hs，每组申请一张 P100 和两个 CPU 核；双精度对照使用该任务的 CPU 核计算，不使用 GPU 力计算。22 个任务脚本包括一个柔性水准备任务、20 个生产条件和一个后处理任务，依赖关系已写好。需要先看脚本而不提交时，在另一个新解压目录用 bash submit.sh --dry-run。jobs、work 已存在时不重复提交整套任务。

正文中的单条 bash run.sh ... 只在已经分配到对应资源的任务中执行，不在登录/管理节点运行 MD。输入、拓扑、检查点和力场要配套；不要拿重新建模后的拓扑继续读取旧检查点。

混合精度 GPU 路径使用 gromacs/2026.4-p100-threadmpi：GROMACS 2026.4、GNU13.3、CUDA12.8、FFTW3.3.10、thread-MPI/OpenMP。双精度路径使用 gromacs/2026.4-cpu-double，命令 gmx_d，固定 v2026.4 源码构建，程序标记 2026.4-dev，CPU-only、GNU13.3、AVX2、FFTPACK。不是 Intel Xeon 8173M 的性能数据。

提取使用 gmx_d，绘图用 NumPy/Matplotlib；结构与轨迹也通过 MDAnalysis 核对。脚本保留双精度 TRR 的实际精度，避免把双精度坐标先缩成 float32 再判断极紧约束误差。参考数据均为真实计算，但 20 ps 水与 5 ps 蛋白仅用于学会操作，不作为收敛热力学、扩散或性能结论。
